Das 4-m-Band wurde bereits ab 1947 genutzt. Bei dem ersten Funkgerät handelte es sich wohl um das Telefunken 80c der Cäsar-Reihe. Hieran schlossen sich dann die verschiedenen Geräte des Typs FuG 5 an, bevor dann Mitte der 50er Jahre des vorigen Jahrhunderts das FuG 7 als erstes Vielkanalgerät auf den Markt kam.
Die einzelnen Kanäle wurden damals mit Buchstaben bezeichnet. Die Kanäle A bis J wiesen dabei ein 150 kHz Kanalraster auf. Die Kanäle K bis S waren bereits für 100 kHz ausgelegt. Das dann Anfang bis Mitte der 50er Jahre eingeführte 50 kHz Kanalraster brachte dann die Kanalzahlen von 01 bis 99, die teilweise auch noch mit den Buchstaben - gefolgt von einer Ziffer für den Vergleich mit den alten 150er bzw. 100er Kanalbezeichnungen - bezeichnet wurden.
Allerdings wiesen die Geräte in dem Bandbereichen 75.275 MHz bis 77.725 MHz Unterband bzw. 85.075 MHz bis 87.525 MHz Oberband jeweils lediglich 50 Kanäle bei einem Kanalraster von 50 kHz auf. Bei den Vielkanalgeräten gab es keine explizite Umschaltung zwischen Unter- und Oberband. Die Differenzierung ergab sich aus der Kanalzahl (Kanal 00 bis 49 = Unterband / Kanal 50 bis 99 = Oberband).
Die gleichen Kanäle und Frequenzen wurden in den 60er Jahren des vorigen Jahrhunderts
auch in Österreich für BOS-Zwecke genutzt. Hierzu erhielt ich folgende
Information:
"Mein FuG7a war im Österr. Polizeihubschrauber, auf K 49/ 77.725 K 99/ 87.525 im Wechsel- und
Gegensprechen u.a. auch in Telegrafie, im Fukverkehr zum Innenministerium
und den Bundespolizeikommanden und Landesgendermeriekommanden,
eingesetzt. Jedoch auch auf K 15/ 76.025 Flugrettung zum Roten Kreuz sowie
K22/ 76.375 zu den Feuerwehrlandeskommanden. Auch zu den
Flugsicherungstellen ( die von der Gendarmerie betrieben wurden, wie etwa
die Flugplätze Vöslau, St. Johann in Tirol , Wels unsw. ) Es hatte die Kanäle 00/ 75,275
bis 99/ 87,525. Die FuG7a wurden nur in den
Innenministerium Hubschraubern verwendet. Soweit ich mich erinnern kann, wurde bei der
Polizei und Gendarmerie 1965 auf das 2 m Band um die 171 MHz und Autophongeräte umgestellt.
Die österreichische Feuerwehr, Rettung und Natur- Bergwacht und andere, arbeiten
nach wie vor auf den 4 m Band Frequenzen, bis zur derzeitigen Umstellung auf Digitalfunk."
Quelle Heinz Binder, www.qth.at/oe3bhb.
|
Unterband Kanal- bezeichnung |
Oberband Kanal- bezeichnung |
Alte Kanal- bezeichnung |
Unterband Frequenz |
Oberband Frequenz |
|
00 |
50 |
a |
75.275 |
85.075 |
|
01 |
51 |
a1 |
75.325 |
85.125 |
|
02 |
52 |
a2 |
75.375 |
85.175 |
|
03 |
53 |
b |
75.425 |
85.225 |
|
04 |
54 |
b1 |
75.475 |
85.275 |
|
05 |
55 |
b2 |
75.525 |
85.325 |
|
06 |
56 |
c |
75.575 |
85.375 |
|
07 |
57 |
c1 |
75.625 |
85.425 |
|
08 |
58 |
c2 |
75.675 |
85.475 |
|
09 |
59 |
d |
75.725 |
85.525 |
|
10 |
60 |
d1 |
75.775 |
85.575 |
|
11 |
61 |
d2 |
75.825 |
85.625 |
|
12 |
62 |
e |
75.875 |
85.675 |
|
13 |
63 |
e1 |
75.925 |
85.725 |
|
14 |
64 |
e2 |
75.975 |
85.775 |
|
15 |
65 |
f |
76.025 |
85.825 |
|
16 |
66 |
f1 |
76.075 |
85.875 |
|
17 |
67 |
f2 |
76.125 |
85.925 |
|
18 |
68 |
g |
76.175 |
85.975 |
|
19 |
69 |
g1 |
76.225 |
86.025 |
|
20 |
70 |
g2 |
76.275 |
86.075 |
|
21 |
71 |
h |
76.325 |
86.125 |
|
22 |
72 |
h1 |
76.375 |
86.175 |
|
23 |
73 |
h2 |
76.425 |
86.225 |
|
24 |
74 |
i |
76.475 |
86.275 |
|
25 |
75 |
i1 |
76.525 |
86.325 |
|
26 |
76 |
k |
76.575 |
86.375 |
|
27 |
77 |
k1 |
76.625 |
86.425 |
|
28 |
78 |
l |
76.675 |
86.475 |
|
29 |
79 |
l1 |
76.725 |
86.525 |
|
30 |
80 |
m |
76.775 |
86.575 |
|
31 |
81 |
m1 |
76.825 |
86.625 |
|
32 |
82 |
n |
76.875 |
86.675 |
|
33 |
83 |
n1 |
76.925 |
86.725 |
|
34 |
84 |
o |
76.975 |
86.775 |
|
35 |
85 |
o1 |
77.025 |
86.825 |
|
36 |
86 |
p |
77.075 |
86.875 |
|
37 |
87 |
p1 |
77.125 |
86.925 |
|
38 |
88 |
q |
77.175 |
86.975 |
|
39 |
89 |
q1 |
77.225 |
87.025 |
|
40 |
90 |
r |
77.275 |
87.075 |
|
41 |
91 |
r1 |
77.325 |
87.125 |
|
42 |
92 |
s |
77.375 |
87.175 |
|
43 |
93 |
s1 |
77.425 |
87.225 |
|
44 |
94 |
t |
77.475 |
87.275 |
|
45 |
95 |
t1 |
77.525 |
87.325 |
|
46 |
96 |
u |
77.575 |
87.375 |
|
47 |
97 |
u1 |
77.625 |
87.425 |
|
48 |
98 |
v |
77.675 |
87.475 |
|
49 |
99 |
v1 |
77.725 |
87.525 |
Der Bundesminister des Innern (BMI) hat mit Erlass VI C 5 – 670 001/1 – vom 23. Juni 1965 neue Richtlinienfür die Genehmigung, den Betrieb und die Zusammenarbeit von Funkanlagen des nichtöffentlichen, beweglichen Landfunkdienstes der Behörden und Organisationen, die gemeinsame Sicherheitsaufgaben zu erfüllen haben, herausgegeben. Danach wurde den vier zentralen Hilfsorganisationen (ASB, DRK, JUH, und MHD) die beiden Frequenzpaare 07/57 und 13/63 ausdrücklich zugeteilt. Leider liegt mir lediglich ein MHD-internes Rundschreiben vor, das auf den o.a. BMI-Erlass entsprechend Bezug nimmt, so das ich zu der weiteren Frequenzvergabe keine Angaben machen kann.
Modernere Technik machte Mitte der 60er Jahre die Verringerung des Kanalabstandes möglich. So wurde etwa 1965 beschlossen, zukünftig mit einem (international unüblichen) Kanalraster von 20 kHz zu arbeiten. Der Frequenzverteilungsplan wurde dahingehend dann mit Wirkung vom 1.2.1967 geändert. Das erste direkt für das 20 kHz-Raster konstruierte Gerät war das FuG 7b, das auch bereits 1967 auf den Markt kam. Die im Einsatz befindlichen Geräte des Types FuG 8 (SEL 16-80 BW1), SEL SEM 27-80 GWL und SEL SEM 47-850 BWG konnten wohl auf das 20 kHz-Raster umgerüstet werden. Ein umgerüstetes SEM 27 befindet sich in meiner Sammlung.
Mit Erlass des BMI vom 22.3.1967 (- VI C 5 – 670 130/21 -) wurde mit Wirkung vom 1. Mai 1967 eine vorläufige Frequenzverteilung vorgenommen. Diese sah vor:
Kanal 404 HiOrg
Kanal 405 Hiorg
Kanal 407 LSHD
Kanal 03/53 LSHD
Kanal 408 LSHD
Die Übergangsfrist, bis zu der ein abgestimmter Parallelbetrieb in 50 kHz- und 20 kHz-Technik erfolgte, endete am 1. Juli 1972. Ab diesem Zeitpunkt war Funkbetrieb nur noch unter Nutzung des 20 kHz-Rasters zulässig.

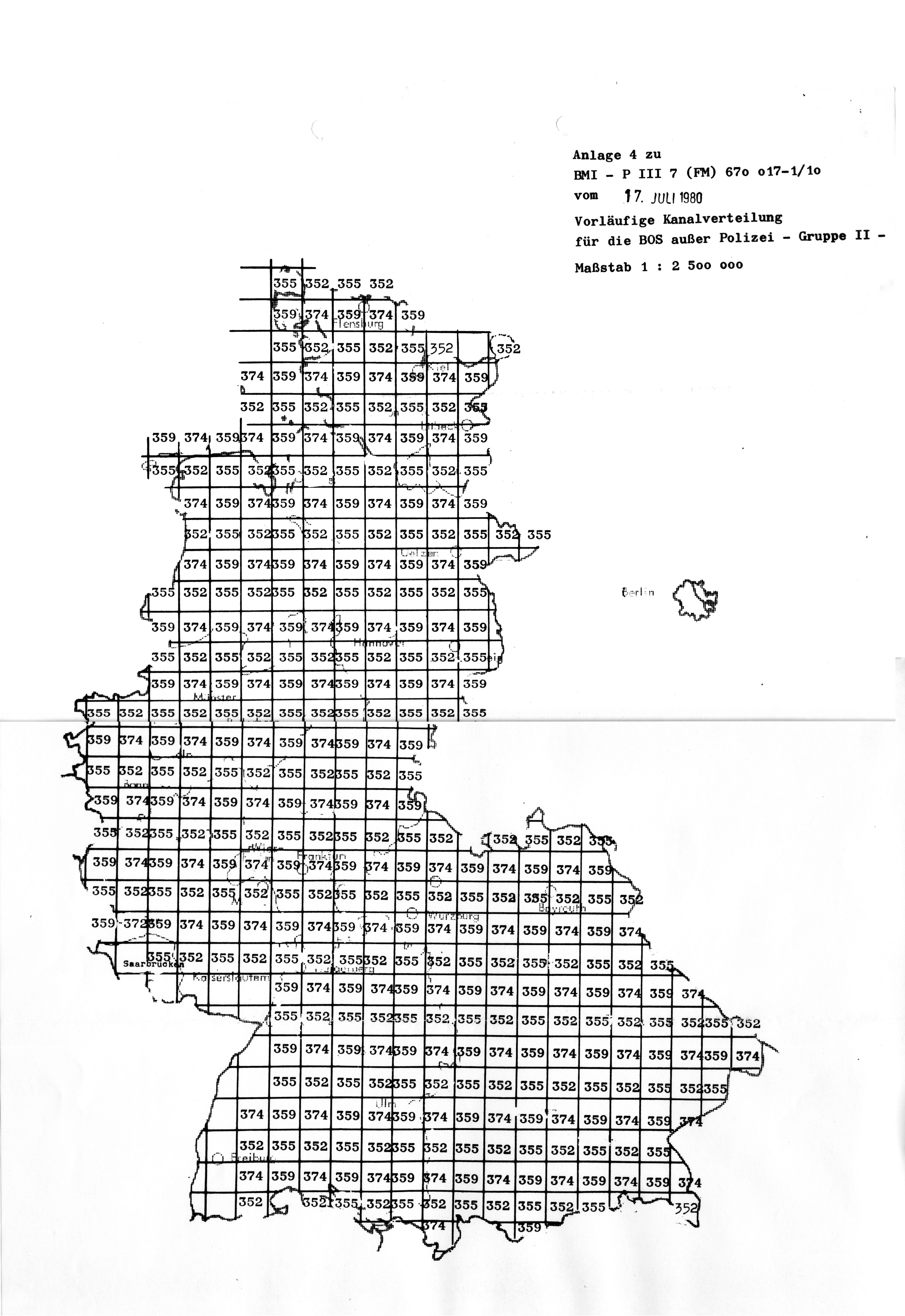

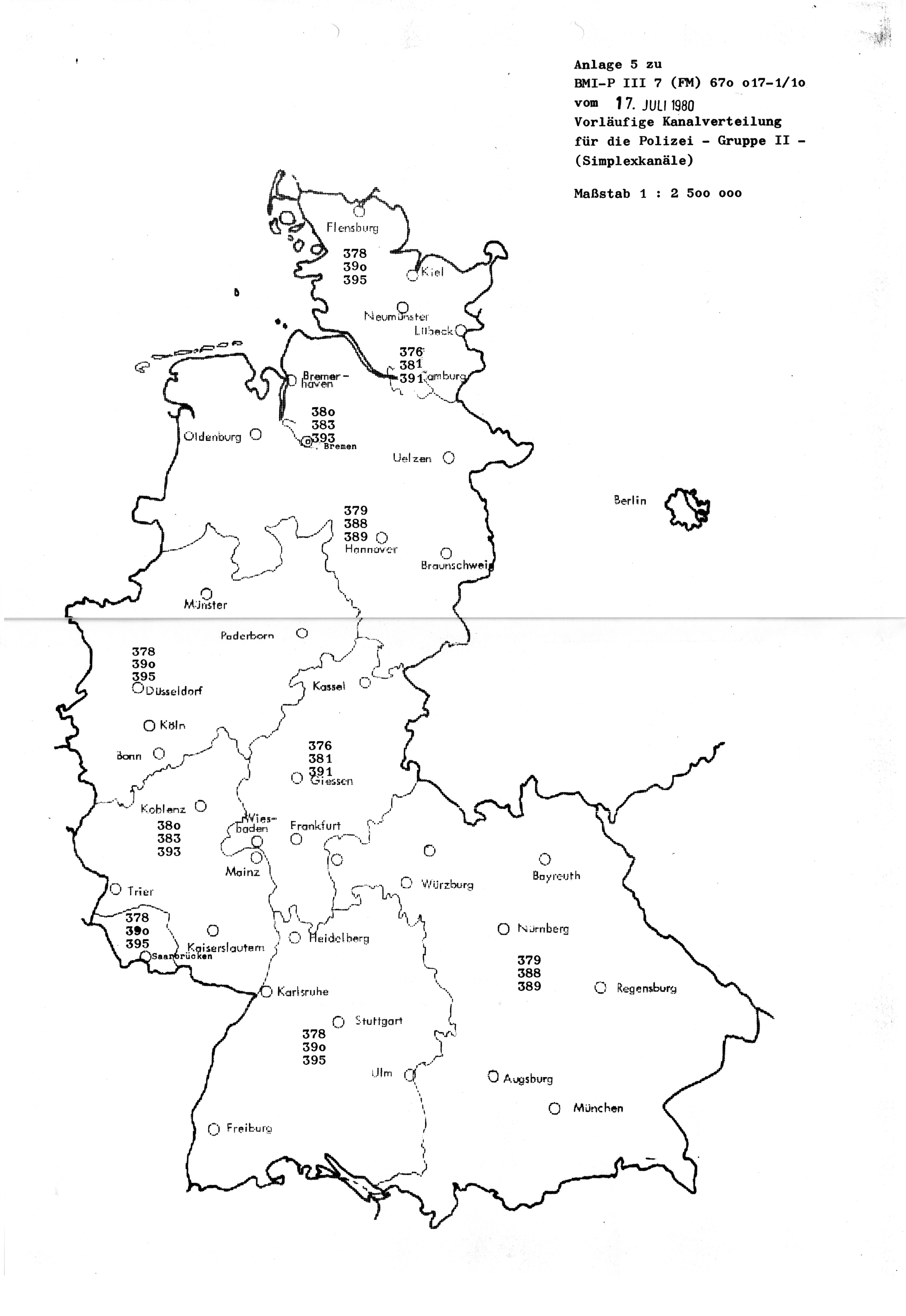

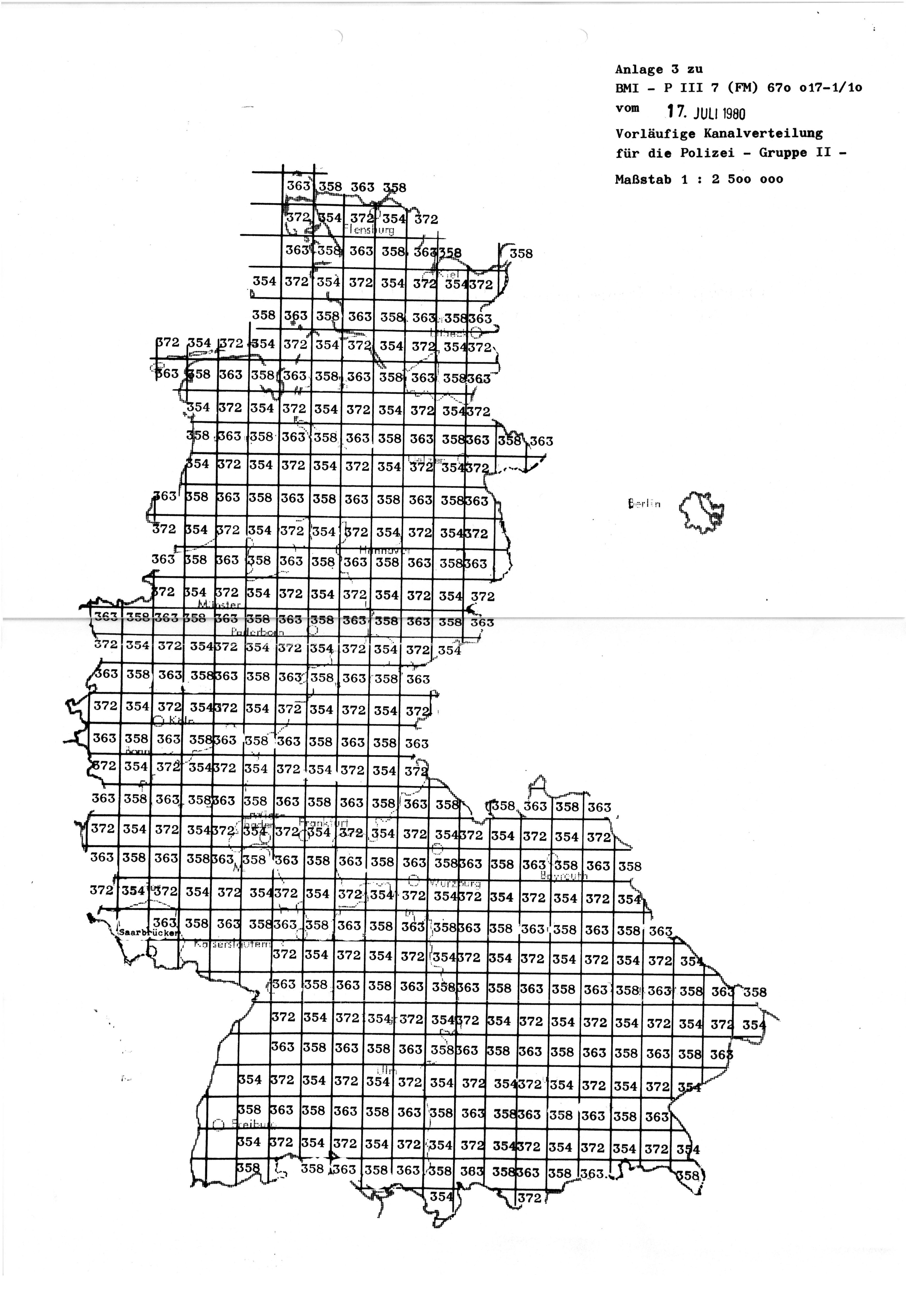

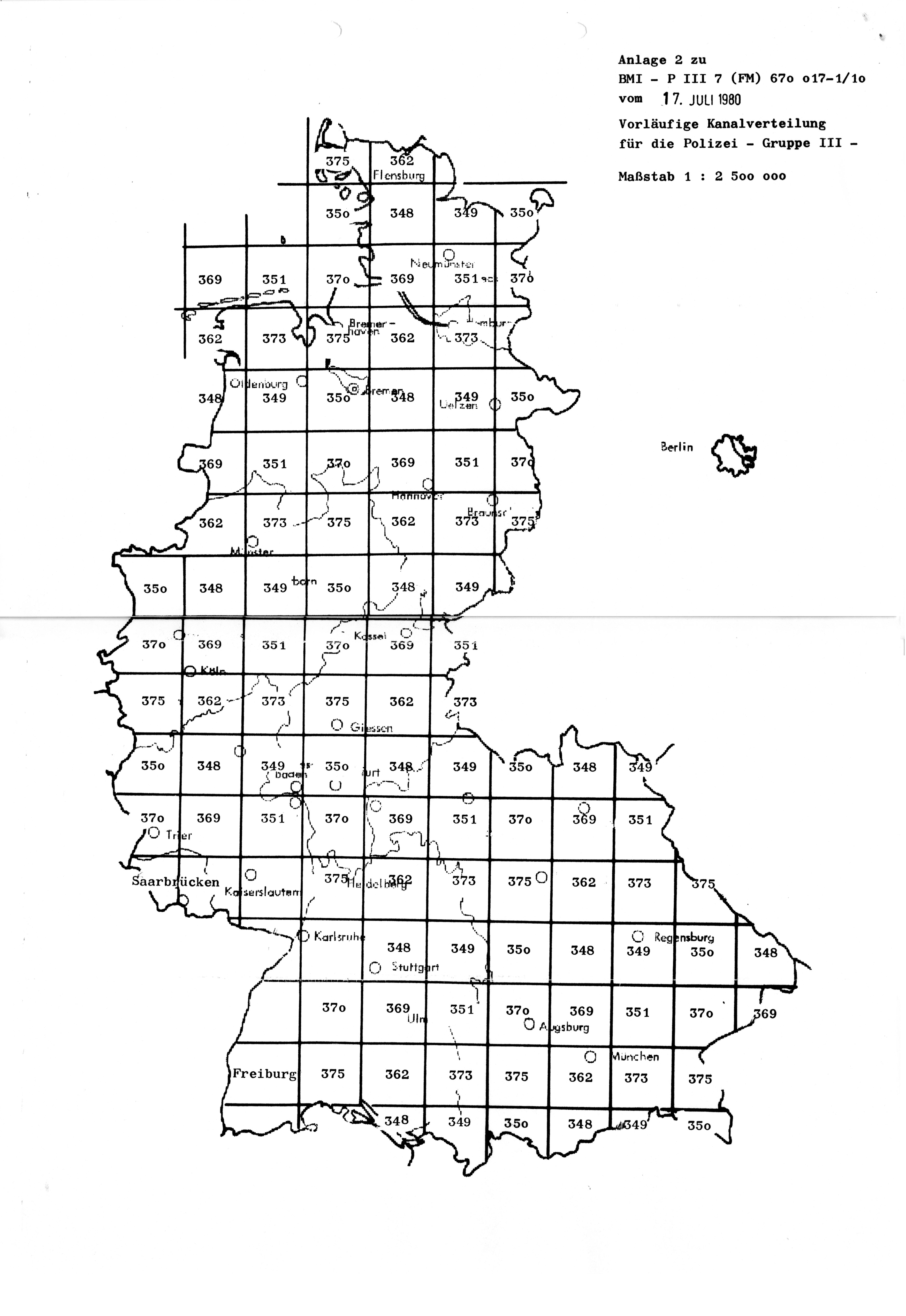

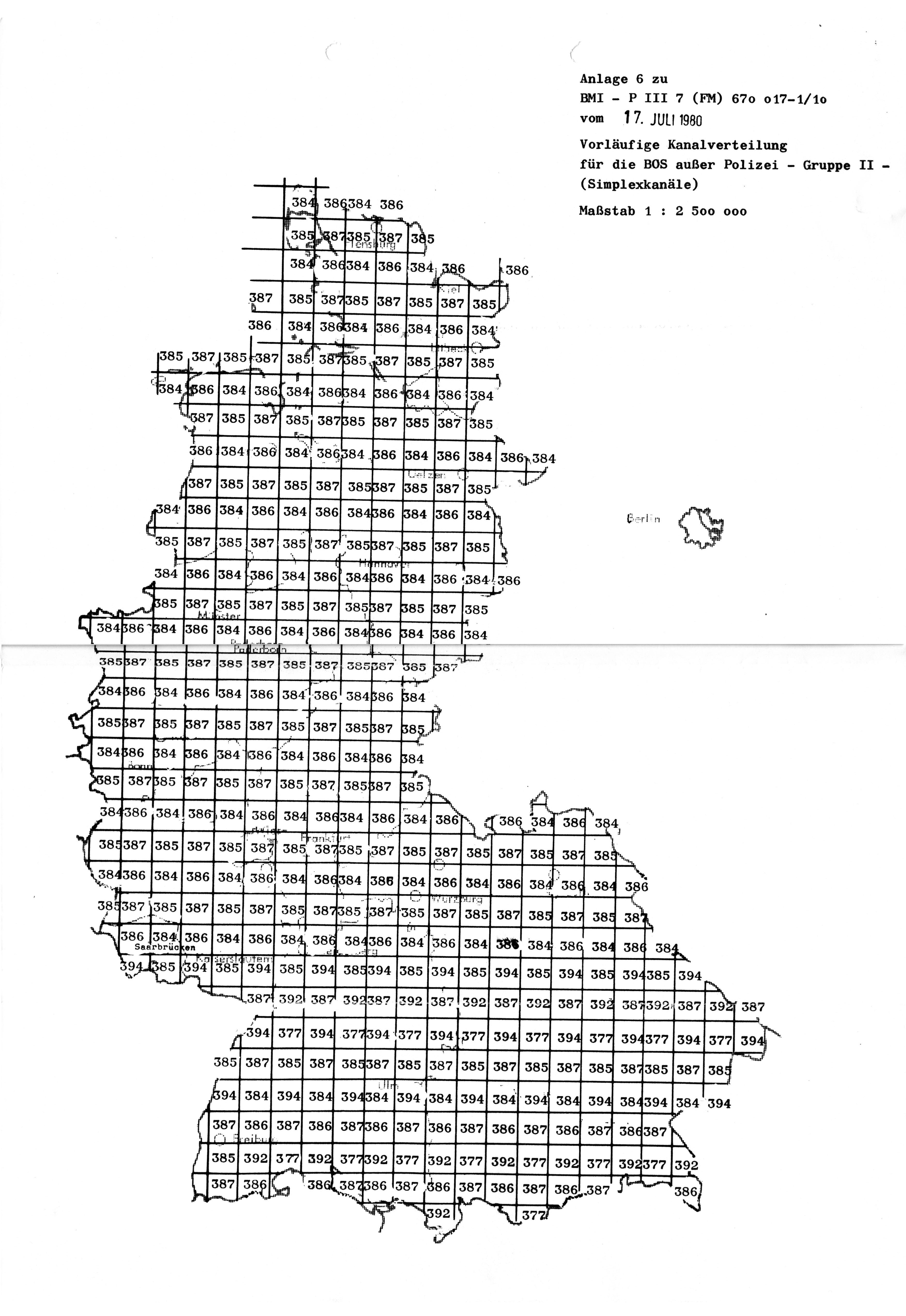

Die nun zur Verfügung stehenden Funkkanäle wurden in größeren Gruppen den unterschiedlichen Bedarfsträgern zugeteilt. Um eine optimale Verteilung der Kanäle auf das Bundesgebiet zu erreichen und mögliche Störungen der benachbarten Kreise auszuschließen, erfolgtedes weiteren die explizite Kanalzuteilung für die einzelnen Kreise nach dem Rautensystem, wonach eine in einem Kreis zugeteilte Frequenz erst in einem festgelegten Abstand erneut vergeben wurde. Hierdurch wurden theoretisch Störungen aus benachbarten Kreisen weitgehend minimiert.
Die aktuelle Zuweisung der Frequenzen erfolgt durch den Frequenznutzungsplan der Bundesnetzagentur (früher Regulierungsbehörde für Telekommunikation und Post (RegTP)),
Frequenznutzungsteilplan 179, Eintrag 1790001 (Kanäle 347 bis 375 Unterband),
Frequenznutzungsteilplan 181, Eintrag 181001 (Kanäle 397 bis 509 Unterband),
Frequenznutzungsteilplan 183, Eintrag 183001 (Kanäle 347 bis 375 Oberband),
Eintrag 183002 (Kanäle 376 bis 395 Oberband) und
Eintrag 183003 (Kanäle 397 bis 509 Oberband).
Der Kanal 510 Unterband (der sogenannten Marschkanal) ist irrtümlich im Frequenznutzungsplan nicht enthalten und wird bei der nächsten Aktualisierung mit aufgenommen.
Die Kanäle 347 bis 399 kamen 1978 hinzu. Dafür fielen die Kanäle 510 Oberband, und 511 bis 519 komplett weg. Diese Kanäle werden überwiegend von der Polizei genutzt, im Katastrophenfalls sollen sie allerdings dem Kastastrophenschutz überlassen werden.
Die Kanäle 376 ( 74,795 MHz ) bis 395 ( 75,175 MHz ) sind im Unterband gesperrt. Dieser Frequenzbereich wird vom Flugnavigationsfunkdienst für Funkfeuer als Markierungsfunkfeuer des Instrumentenlandesystems (ILS) genutzt. Die Zuweisung ergibt sich aus dem Frequenznutzungsteilplan 180, Eintrag 180001.
Die Frequenzen im 4 m Band dienen als Mobilfunkdienst der BOS zur Übertragung von Nachrichten (Sprache und Daten). In der Regel handelt es sich um Fahrzeugkommunikation. Grundsätzlich funken Fahrzeug- und Festfunkstellen auf dem Unterband, Relaisfunkstellen funken auf dem Oberband.
Die maximal zulässige äquivalente Strahlungsleistung ist
auf 15 W ERP festgelegt.
Die Kanalbandbreite beträgt 20
kHz.
Das Kanalraster beträgt 20 kHz.
Der Abstand zwischen Unterband und Oberband beträgt 9,8 MHz.
Folgende Kanäle bzw. Frequenzen stehen zur Verfügung:
|
Kanal |
Frequenz Unterband |
Frequenz Oberband |
|
347 |
74.215 |
84.015 |
|
348 |
74.235 |
84.035 |
|
349 |
74.255 |
84.055 |
|
350 |
74.275 |
84.075 |
|
351 |
74.295 |
84.095 |
|
352 |
74.315 |
84.115 |
|
353 |
74.335 |
84.135 |
|
354 |
74.355 |
84.155 |
|
355 |
74.375 |
84.175 |
|
356 |
74.395 |
84.195 |
|
357 |
74.415 |
84.215 |
|
358 |
74.435 |
84.235 |
|
359 |
74.455 |
84.255 |
|
360 |
74.475 |
84.275 |
|
361 |
74.495 |
84.295 |
|
362 |
74.515 |
84.315 |
|
363 |
74.535 |
84.335 |
|
364 |
74.555 |
84.355 |
|
365 |
74.575 |
84.375 |
|
366 |
74.595 |
84.395 |
|
367 |
74.615 |
84.415 |
|
368 |
74.635 |
84.435 |
|
369 |
74.655 |
84.455 |
|
370 |
74.675 |
84.475 |
|
371 |
74.695 |
84.495 |
|
372 |
74.715 |
84.515 |
|
373 |
74.735 |
84.535 |
|
374 |
74.755 |
84.555 |
|
375 |
74.775 |
84.575 |
|
376 |
74.795 - gesperrt |
84.595 |
|
377 |
74.815 - gesperrt |
84.615 |
|
378 |
74.835 - gesperrt |
84.635 |
|
379 |
74.855 - gesperrt |
84.655 |
|
380 |
74.875 - gesperrt |
84.675 |
|
381 |
74.895 - gesperrt |
84.695 |
|
382 |
74.915 - gesperrt |
84.715 |
|
383 |
74.935 - gesperrt |
84.735 |
|
384 |
74.955 - gesperrt |
84.755 |
|
385 |
74.975 - gesperrt |
84.775 |
|
386 |
74.995 - gesperrt |
84.795 |
|
387 |
75.015 - gesperrt |
84.815 |
|
388 |
75.035 - gesperrt |
84.835 |
|
389 |
75.055 - gesperrt |
84.855 |
|
390 |
75.075 - gesperrt |
84.875 |
|
391 |
75.095 - gesperrt |
84.895 |
|
392 |
75.115 - gesperrt |
84.915 |
|
393 |
75.135 - gesperrt |
84.935 |
|
394 |
75.155 - gesperrt |
84.955 |
|
395 |
75.175 - gesperrt |
84.975 |
|
396 |
75.195 - gesperrt |
84.995 |
|
397 |
75.215 |
85.015 |
|
398 |
75.235 |
85.035 |
|
399 |
75.255 |
85.055 |
|
400 |
75.275 |
85.075 |
|
401 |
75.295 |
85.095 |
|
402 |
75.315 |
85.115 |
|
403 |
75.335 |
85.135 |
|
404 |
75.355 |
85.155 |
|
405 |
75.375 |
85.175 |
|
406 |
75.395 |
85.195 |
|
407 |
75.415 |
85.215 |
|
408 |
75.435 |
85.235 |
|
409 |
75.455 |
85.255 |
|
410 |
75.475 |
85.275 |
|
411 |
75.495 |
85.295 |
|
412 |
75.515 |
85.315 |
|
413 |
75.535 |
85.335 |
|
414 |
75.555 |
85.355 |
|
415 |
75.575 |
85.375 |
|
416 |
75.595 |
85.395 |
|
417 |
75.615 |
85.415 |
|
418 |
75.635 |
85.435 |
|
419 |
75.655 |
85.455 |
|
420 |
75.675 |
85.475 |
|
421 |
75.695 |
85.495 |
|
422 |
75.715 |
85.515 |
|
423 |
75.735 |
85.535 |
|
424 |
75.755 |
85.555 |
|
425 |
75.775 |
85.575 |
|
426 |
75.795 |
85.595 |
|
427 |
75.815 |
85.615 |
|
428 |
75.835 |
85.635 |
|
429 |
75.855 |
85.655 |
|
430 |
75.875 |
85.675 |
|
431 |
75.895 |
85.695 |
|
432 |
75.915 |
85.715 |
|
433 |
75.935 |
85.735 |
|
434 |
75.955 |
85.755 |
|
435 |
75.975 |
85.775 |
|
436 |
75.995 |
85.795 |
|
437 |
76.015 |
85.815 |
|
438 |
76.035 |
85.835 |
|
439 |
76.055 |
85.855 |
|
440 |
76.075 |
85.875 |
|
441 |
76.095 |
85.895 |
|
442 |
76.115 |
85.915 |
|
443 |
76.135 |
85.935 |
|
444 |
76.155 |
85.955 |
|
445 |
76.175 |
85.975 |
|
446 |
76.195 |
85.995 |
|
447 |
76.215 |
86.015 |
|
448 |
76.235 |
86.035 |
|
449 |
76.255 |
86.055 |
|
450 |
76.275 |
86.075 |
|
451 |
76.295 |
86.095 |
|
452 |
76.315 |
86.115 |
|
453 |
76.335 |
86.135 |
|
454 |
76.355 |
86.155 |
|
455 |
76.375 |
86.175 |
|
456 |
76.395 |
86.195 |
|
457 |
76.415 |
86.215 |
|
458 |
76.435 |
86.235 |
|
459 |
76.455 |
86.255 |
|
460 |
76.475 |
86.275 |
|
461 |
76.495 |
86.295 |
|
462 |
76.515 |
86.315 |
|
463 |
76.535 |
86.335 |
|
464 |
76.555 |
86.355 |
|
465 |
76.575 |
86.375 |
|
466 |
76.595 |
86.395 |
|
467 |
76.615 |
86.415 |
|
468 |
76.635 |
86.435 |
|
469 |
76.655 |
86.455 |
|
470 |
76.675 |
86.475 |
|
471 |
76.695 |
86.495 |
|
472 |
76.715 |
86.515 |
|
473 |
76.735 |
86.535 |
|
474 |
76.755 |
86.555 |
|
475 |
76.775 |
86.575 |
|
476 |
76.795 |
86.595 |
|
477 |
76.815 |
86.615 |
|
478 |
76.835 |
86.635 |
|
479 |
76.855 |
86.655 |
|
480 |
76.875 |
86.675 |
|
481 |
76.895 |
86.695 |
|
482 |
76.915 |
86.715 |
|
483 |
76.935 |
86.735 |
|
484 |
76.955 |
86.755 |
|
485 |
76.975 |
86.775 |
|
486 |
76.995 |
86.795 |
|
487 |
77.015 |
86.815 |
|
488 |
77.035 |
86.835 |
|
489 |
77.055 |
86.855 |
|
490 |
77.075 |
86.875 |
|
491 |
77.095 |
86.895 |
|
492 |
77.115 |
86.915 |
|
493 |
77.135 |
86.935 |
|
494 |
77.155 |
86.955 |
|
495 |
77.175 |
86.975 |
|
496 |
77.195 |
86.995 |
|
497 |
77.215 |
87.015 |
|
498 |
77.235 |
87.035 |
|
499 |
77.255 |
87.055 |
|
500 |
77.275 |
87.075 |
|
501 |
77.295 |
87.095 |
|
502 |
77.315 |
87.115 |
|
503 |
77.335 |
87.135 |
|
504 |
77.355 |
87.155 |
|
505 |
77.375 |
87.175 |
|
506 |
77.395 |
87.195 |
|
507 |
77.415 |
87.215 |
|
508 |
77.435 |
87.235 |
|
509 |
77.455 |
87.255 |
|
510 |
77.475 |
87.275 - weggefallen |
|
511 |
77.495 - weggefallen |
87.295 - weggefallen |
|
512 |
77.515 - weggefallen |
87.315 - weggefallen |
|
513 |
77.535 - weggefallen |
87.335 - weggefallen |
|
514 |
77.555 - weggefallen |
87.355 - weggefallen |
|
515 |
77.575 - weggefallen |
87.375 - weggefallen |
|
516 |
77.595 - weggefallen |
87.395 - weggefallen |
|
517 |
77.615 - weggefallen |
87.415 - weggefallen |
|
518 |
77.635 - weggefallen |
87.435 - weggefallen |
|
519 |
77.655 - weggefallen |
87.455 - weggefallen |
Stand der Tabelle: Juni 2004
